    觸摸開關控制LED燈電路解析
    日常生活中我們碰到的LED燈各式各樣,因此我們今天也介紹下控制LED燈的開關是如何去控制LED燈的,它有何巧妙之處,正好還可以復習一下三極管電路的用法。

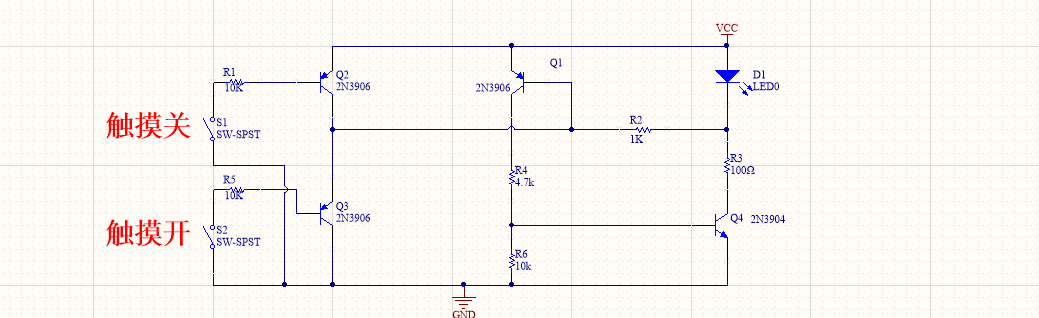

    觸摸開關 控制LED燈電路
    如上圖所示為主電路由三極管控制的LED燈觸摸開關電路,首先這個電路它要實現的功能就是用手去觸摸開關S2,LED燈就會亮,盡管手離開了觸摸開關S2,led燈依然會亮,因為已經形成自鎖電路。當用手去觸摸開關S1,LED燈就會熄滅。大家可以自行先嘗試分析一下,下面會具體分析。
    觸摸開關 控制LED燈電路

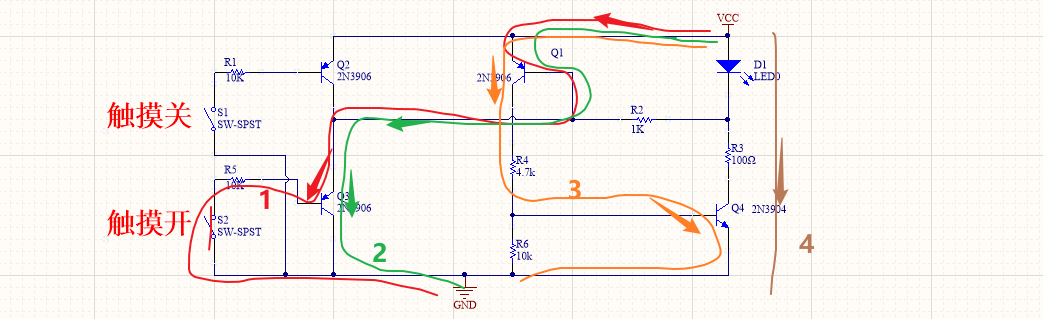

    具體分析此電路開啟原理,如上圖所示,當手去觸摸S2時,因為人的手就像一個大電阻,因此會將S2導通,此時形成圖中紅色,第一步電路,電經過三極管Q1的eb極-三極管Q3的eb極-電阻R5-GND.緊接著便會驅動三極管Q3打開,電流走向如圖中綠色,第二步,接著到達第三步,圖中橙色,三極管Q1已經被驅動打開,電經三極管Q1ec極-電阻R4-三極管Q4be極進入GND。此時三極管Q4被驅動打開,因此電經過LED燈D1-電阻R3-三極管Q4-GND.LED燈成功點亮。此時,因為已經形成自鎖電路,因此手離開觸摸開關也沒關系。自鎖電路分析如下:當LED燈D1點亮以后,會有一部分電經三極管Q1的eb極-電阻R2-電阻R3-三極管Q4進入GND形成活路,持續驅動三極管Q1打開,而三極管Q1打開以后,會持續驅動三極管Q4打開,進而LED燈D1常亮。
    觸摸開關 控制LED燈電路

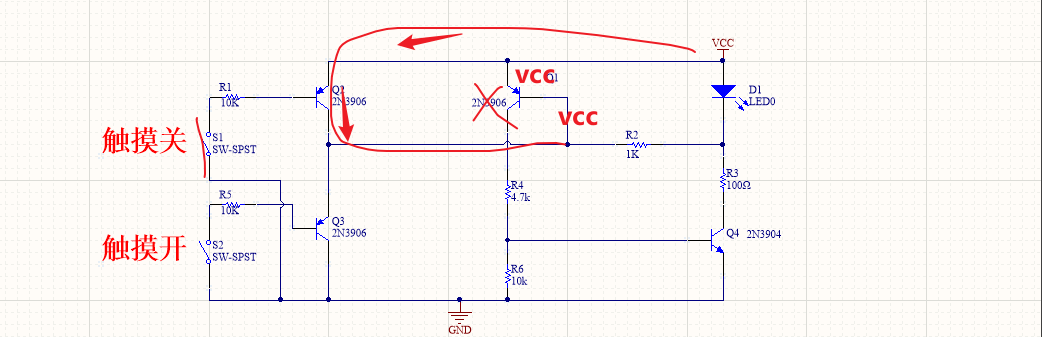

    具體分析關閉LED燈的電路原理。當手摸觸摸開關S1時,因為手是大電阻,因此觸摸開關S1導通,電經過三極管Q2的eb極-電阻R1-觸摸開關S1進入GND,此時由于三極管Q2被驅動打開,因此VCC經過三極管Q2可到達三極管Q1的b極,因三極管Q1的be極電壓均為VCC,因此截止不導通。進而三極管Q4失去驅動電路而截止。LED燈D1熄滅。
