    兩個NPN三極管搭成的簡易電流指示器介紹
    在工作中有很多這樣的場景,我們實際中也是非常需要的,那就是在一些電路中,我們想要監視電路中有沒有跑電流,當跑電流時,能不能有一個指示燈可以直觀的看出來,因此下面這個電路就應運而生,它是由幾個NPN三極管搭成的簡易電流指示燈電路,非常廉價好用,具體我們進一步分析它的變化過程。
    NPN三極管 電流指示器
    如圖,當左邊的電路中,不帶負載時,右邊的小燈LED1由于沒有足夠的電流而不亮,當左邊的電路帶負載也就是有電流時,右邊的小燈LED1由于下面的三極管Q1被驅動到放大狀態,電流足,因此變得很亮。下面具體分析。
    NPN三極管 電流指示器

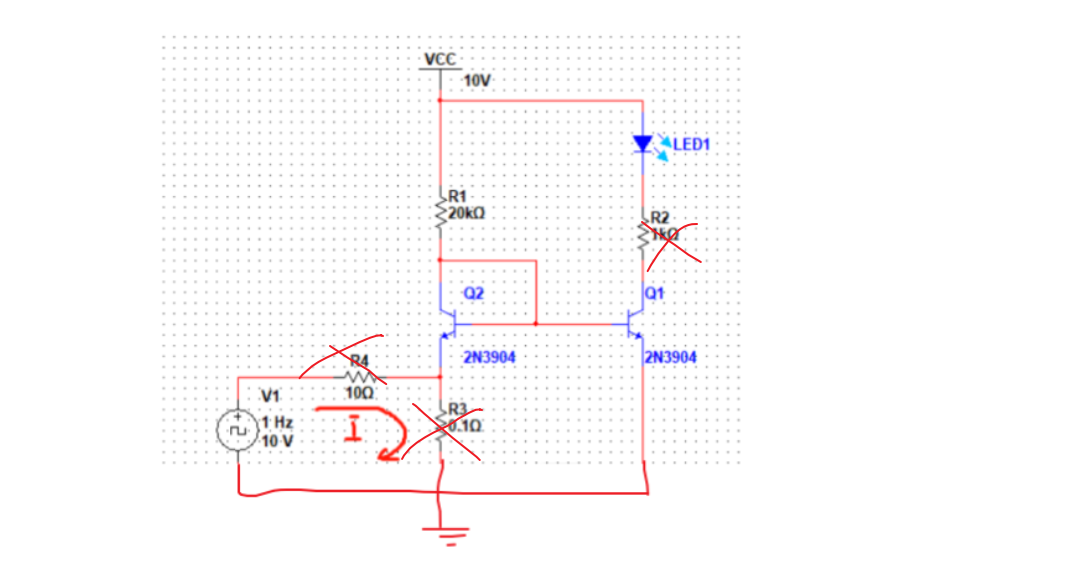

    首先是不帶負載的情況,當不帶負載時,左邊電阻R4它就不會有電流流過,這個時候我們發現基本上三極管Q1和三極管Q2的基極電壓基本它是相同的,因此流過三極管Q基極和三極管Q基極的電流和為0.5mA左右.不足以飽和三極管,因此電流不足,小燈LED1不會亮。
    NPN三極管 電流指示器

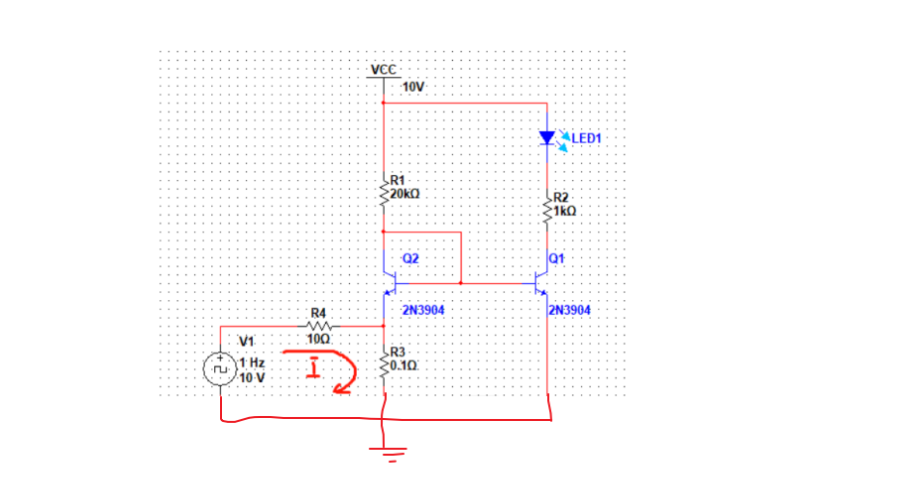

    第二種情況,便是左邊帶負載時,圖中的電阻R4會有電流經過,疊加到電阻R3上,此時會在三極管Q2的發射極形成一個高點的壓降,因此便會將三極管Q2的基極電壓抬高,進而三極管Q1的基極電壓也會太高,此時流經三極管Q1的基極-發射極電流便會增加,進而增大了流經三極管Q1集電極-發射極的電流,因此小燈LED1被點亮。
