rc低通濾波器,rc低通濾波器截止頻率介紹
RC濾波器的分類
RC濾波器從器件組成上可以分為一階RC濾波器(圖1)、二階RC濾波器(圖2);階數越高,RC濾波電路對阻帶內的信號抑制效果越明顯。
rc低通濾波器

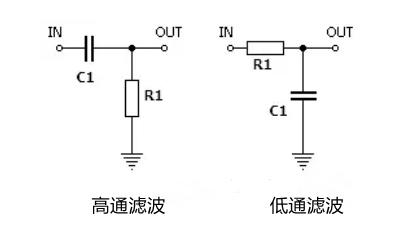

RC從電路組成結構上可以分為高通濾波器和低通濾波器(下圖),這兩者的差異是電阻和電容的位置。高通濾波器是指阻斷低頻段的信號,通過高頻段的信號;低通濾波器指的是濾掉高頻信號,對低頻的信號阻抗小,因此電容的位置是對地,高頻信號在電容上阻抗小,高頻信號通過電容泄放到地。
rc低通濾波器
rc低通濾波器
rc低通濾波器截止頻率

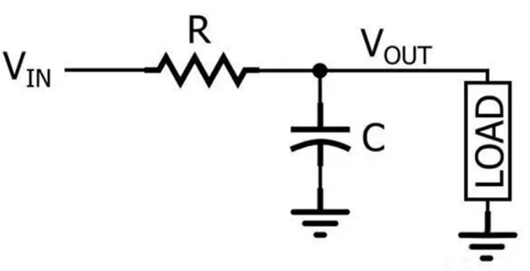

RC低通濾波器
理解低通濾波器其實很簡單,在一個頻率下把電容看作是一個電阻,那把R和C就看作是串聯,那么VOUT就是分壓點。
我們想要濾掉某個頻率,就讓電容在這個頻率容抗很小,分壓就會很小。如果比這個頻率高,那么根據容抗公式可知,容抗會越小,分得的電壓就越小,同理頻率越低分得的電壓就越高,也就是頻率低的可以更多的通過,頻率高通過的量少,所以該電路叫低通濾波器。
在資料中可以知道該電路有一個截止頻率f=1/2πRC,通過這個截止頻率就可以計算得到一個合適的RC組合。那么這個公式怎么來的呢?其實是通過傳遞函數得到幅頻特性然后推出來。

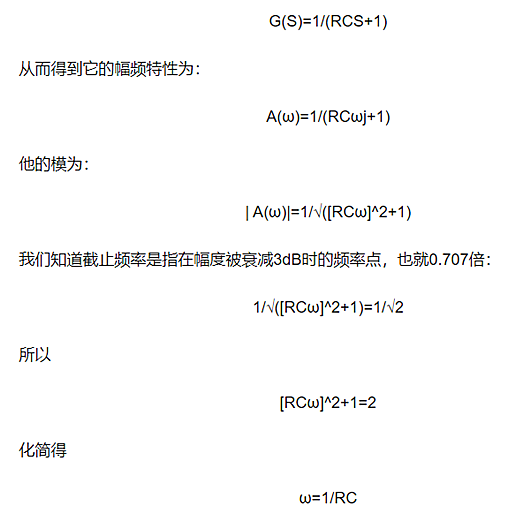

傳遞函數為:
rc低通濾波器
ω=2πf,那么截止頻率的公式就出來了。
