用來做限幅用的二極管稱為限幅二極管。所謂限幅，就是將信號的幅值限制在所需要的范圍之內。由于通常所需要限幅的電路多為高頻脈沖電路、高頻載波電路、中高頻信號放大電路、高頻調制電路等，故要求限幅二極管具有較陡直的U-I特性，使之具有良好的開關性能。從這一點出發，限幅二極管一般均由結型開關二極管2CK*擔當；在一些特殊要求的電路中，點接觸的檢波二極管2AG*或開關二極管2AK*也可以作為限幅二極管完成限幅任務；還有一些需要較大幅值限幅或既需要限幅又需要溫度自動補償?shù)奶囟娐罚€(wěn)壓二極管作為限幅二極管將會成為唯一正確的選擇。
限幅二極管的特點
1、多用于中、高頻與音頻電路；
2、導通速度快，恢復時間短；
3、正偏置下二極管壓降穩定；
4、可串、并聯實現各向、各值限幅；
5、可在限幅的同時實現溫度補償。
大多數二極管能作為限幅使用。也有象保護儀表用和高頻齊納管那樣的專用限幅二極管。為了使這些二極管具有特別強的限制尖銳振幅的作用，通常使用硅材料制造的二極管。也有這樣的組件出售：依據限制電壓需要，把若干個必要的整流二極管串聯起來形成一個整體。
限幅電路的作用是把輸出信號幅度限定在一定的范圍內，亦即當輸入電壓超過或低于某一參考值后，輸出電壓將被限制在某一電平（稱作限幅電平），且再不隨輸入電壓變化。
二極管限幅器

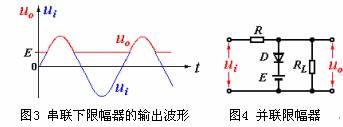

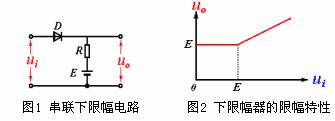

圖1所示的限幅電路中，因二極管是串在輸入、輸出之間，故稱它為串聯限幅電路。圖中，若二極管具有理想的開關特性，那么，當uｉ低于E時，D不導通，uO＝E；當uｉ高于E以后，D導通，uO＝uｉ。該限幅器的限幅特性如圖2所示，當輸入振幅大于E的正弦波時，輸出電壓波形見圖3。可見，該電路將輸出信號的下限電平限定在某一固定值E上，所以稱這種限幅器為下限幅器。如將圖中二極管極性對調，則得到將輸出信號上限電平限定在某一數值上的上限幅器。

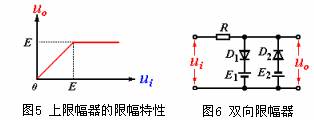

如將二極管和負載并聯，則組成并聯限幅器，見圖4。圖中，當uｉ高于E時，D導通，uOs＝E；當uｉ低于E時，D截止，uO＝uｉ。它的限幅特性如圖5所示。顯然，這是一個上限幅器。
將上、下限幅器組合在一起，就組成了如圖6所示的雙向限幅電路，它的限幅特性如圖7所示。當輸入一個振幅較大的正弦信號時，輸出波形見圖8。
