MOS管開關電路實例1

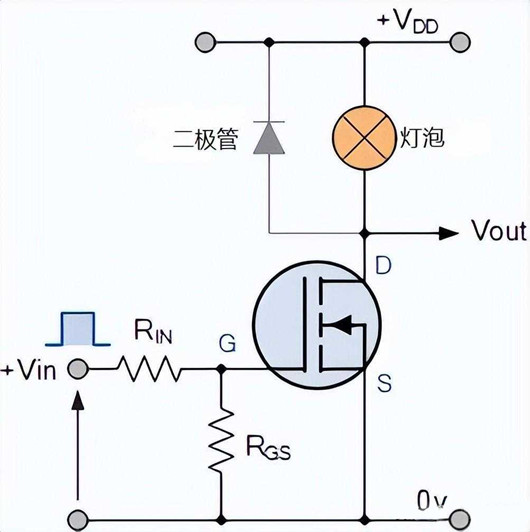

在下圖所示的電路中，增強型 N 溝道m(xù)os管用于切換簡單的燈“ON”和“OFF”（也可以是 LED）。
柵極輸入電壓VGS被帶到適當?shù)恼妷弘娖揭源蜷_器件，因此燈負載要么“打開”，（V GS = +ve），要么處于將器件“關閉”的零電壓電平，（V GS = 0V）。
如果燈的電阻負載要由電感負載（如線圈、螺線管或繼電器）代替，則需要與負載并聯一個“續流二極管”，以保護mos管免受任何自生反電動勢的影響。
上面顯示了一個非常簡單的電路，用于切換電阻負載，例如燈或 LED。但是，當使用功率mos管切換感性或容性負載時，需要某種形式的保護來防止mos管器件受損。驅動感性負載與驅動容性負載的效果相反。
例如，沒有電荷的電容是短路的，導致高“涌入”電流，當我們從感性負載上移除電壓時，隨著磁場崩潰，我們會產生很大的反向電壓，從而導致感應繞組中的感應反電動勢。
P溝道m(xù)os管開關電路實例
在上圖我們將 N 溝道 mos管視為開關，mos管放置在負載和地之間。這也允許 mos管的柵極驅動或開關信號以地為參考（低側開關）。但在某些應用中，如果負載直接接地，我們需要使用 P 溝道增強型 mos管。如下圖所示。

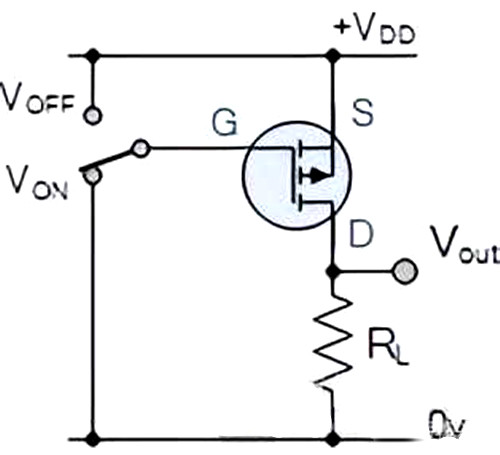

P溝道m(xù)os管開關電路
在這種情況下，mos管開關連接在負載和正 電源 軌（高端開關）之間，就像我們使用 PNP 晶體管一樣。
在 P 溝道器件中，漏極電流的常規流動方向為負方向，因此施加負柵源電壓以將晶體管“導通”。
這是因為 P 溝道m(xù)os管是“倒置”的，其源極端子連接到正電源+V DD。然后，當開關變?yōu)榈碗娖綍r，mos管變?yōu)?ldquo;ON”，當開關變?yōu)楦唠娖綍r，mos管變?yōu)?ldquo;OFF”。
P 溝道增強型mos管開關的這種倒置連接允許我們將其與 N 溝道增強型 mos管串聯連接，以產生互補或 CMOS 開關器件，如上圖所示為跨雙電源。
MOS管開關電路實例2

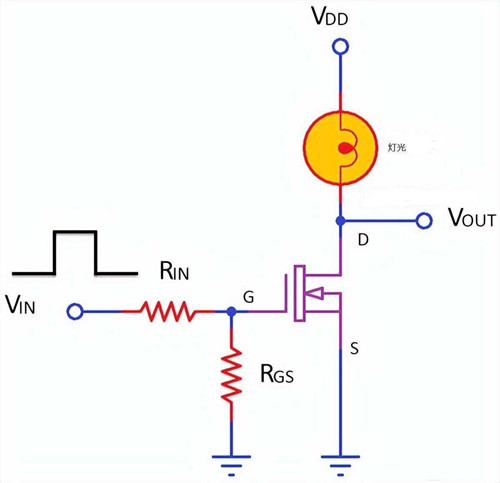

這是一個簡單的電路，其中 N 溝道增強模式mos管將打開或關閉燈。為了將mos管用作開關，它必須工作在截止和線性（或三極管）區域。
假設設備最初是關閉的。柵極和源極之間的電壓，即 V GS適當?shù)卦O為正值（從技術上講，V GS > V TH），MOSFET 進入線性區域并且開關導通。這使燈打開。
如果輸入柵極電壓為 0V（或技術上 < V TH），則mos管進入截止狀態并關閉。這反過來會使燈關閉。
