幾種電壓比較器電路圖
電壓比較器是對輸入信號進行鑒別與比較的電路，是組成非正弦波發生電路的基本單元電路電壓比較器可以看作是放大倍數接近“無窮大”的運算放大器。電壓比較器可以用作模擬電路和數字電路的接口，還可以用作波形產生和變換電路等。
單限比較器電路
OH。圖1b為其傳輸特性。
圖為某儀器中過熱檢測保護電路。
它用單電源供電，1/4LM339的反相輸入端加一個固定的參考電壓，它的值取決于R1于R2。UR=R2/（R1+R2）*UCC。同相端的電壓就等于熱敏元件Rt的電壓降。
當機內溫度為設定值以下時，“+”端電壓大于“-”端電壓，Uo為高電位。當溫度上升為設定值以上時，“-”端電壓大于“+”端，比較器反轉，Uo輸出為零電位，使保護電路動作，調節R1的值可以改變門限電壓，既設定溫度值的大小。

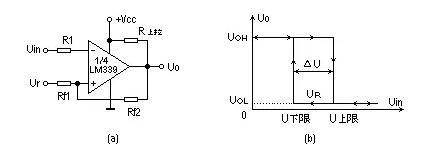

遲滯比較器
圖 1
不難看出，當輸出狀態一旦轉換后，只要在跳變電壓值附近的干擾不超過ΔU之值，輸出電壓的值就將是穩定的。但隨之而來的是分辨率降低。因為對遲滯比較器來說，它不能分辨差別小于ΔU的兩個輸入電壓值。
遲滯比較器加有正反饋可以加快比較器的響應速度，這是它的一個優點。除此之外，由于遲滯比較器加的正反饋很強，遠比電路中的寄生耦合強得多，故遲滯比較器還可免除由于電路寄生耦合而產生的自激振蕩。
圖 2
圖3為某電磁爐電路中電網過電壓檢測電路部分。電網電壓正常時，1/4LM339的U4<2.8V，U5=2.8V，輸出開路，過電壓保護電路不工作，作為正反饋的射極跟隨器BG1是導通的。
當電網電壓大于242V時，U4>2.8V，比較器翻轉，輸出為0V，BG1截止，U5的電壓就完全決定于R1與R2的分壓值，為2.7V，促使U4更大于U5，這就使翻轉后的狀態極為穩定，避免了過壓點附近由于電網電壓很小的波動而引起的不穩定的現象。
由于制造了一定的回差（遲滯），在過電壓保護后，電網電壓要降到242-5=237V時，U4<U3，電磁爐才又開始工作。這正是我們所期望的。
圖 3

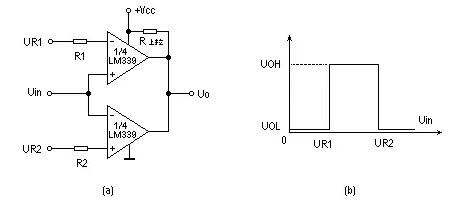

雙限比較器（窗口比較器）
R1<Uin<UR2），輸出為高電位（UO=UOH）。當Uin不在門限電位范圍之間時，（Uin>UR2或Uin<UR1）輸出為低電位（UO=UOL），窗口電壓ΔU=UR2-UR1。它可用來判斷輸入信號電位是否位于指定門限電位之間。
電壓比較器電路
用LM339組成振蕩器
