運放和二極管構成的實用電路，精密整流電路、理想二極管電路。
精密全波整流電路

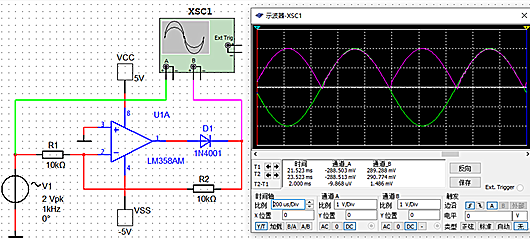

電路圖如下，可以看出，整流輸出沒有二極管壓降的損失：
這個電路是反向比例放大電路變化而來的。當輸入負電壓時，由于運放的輸出電壓升高，二極管正向?qū)ǎ\(yùn)放可以工作在負反饋狀態，所以輸出是輸入的反相；
當輸入正電壓時，由于運放的輸出電壓降低，二極管截止，運放不能形成負反饋，輸入電壓可以通過R1、R2直接到達輸出處。由于運放的作用，可以消除二極管正向?qū)ǖ膲航?，以此?shí)現精密整流。

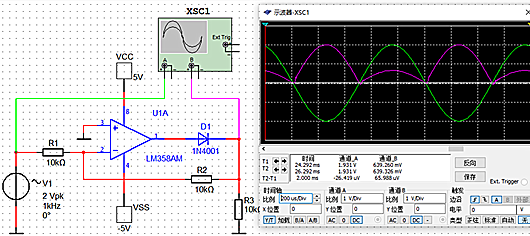

但是這個電路有個小問題，就是在輸入正電壓時，信號是通過R1、R2兩個電阻才到達輸出，如果輸出處有負載電阻，也就會因?yàn)槿齻€(gè)電阻的分壓作用，使得輸出信號幅值變小，如下圖所示：
所以，如果負載的等效電阻比較小的話，需要在輸出處再接一個運放跟隨一下，再接后端的負載，才能實現精密全波整流。
理想二極管電路

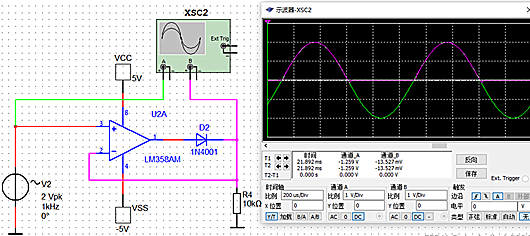

電路圖如下：
這個電路是在電壓跟隨器上增加了一個二級管；顯然，當輸入正電壓時，運放輸出高電壓，二極管導通，運放工作在負反饋狀態，虛斷特性成立，輸出等于輸入的正電壓；當輸入負電壓時，運放輸出低電壓，二極管截止，運放的負反饋狀態不成立，輸出為0。
所以，該電路效果等同于一個沒有正向壓降的二極管。

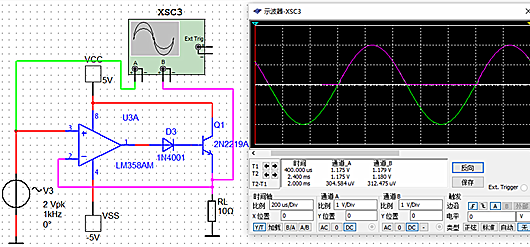

這個電路也有個小問題，就是輸出信號的驅動能力受限于運放，如果要求輸出的功率也很大，那么輸出的運放需要選擇大功率運放，或者像下圖一樣，再接一個NPN三極管進行擴流，當然這種用法的效率不高，會有很多功率消耗在運放或者三極管上：
