共集電極放大電路的特點和識圖介紹
  • 發布時間:2022-05-05 16:28:38
  • 來源:
  • 閱讀次數:
共集電極放大電路的特點和識圖介紹
共集電極放大電路的基本特點是放大電流,輸出電壓的幅度沒有放大,常用作緩沖放大電路,輸出信號的相位與輸入相同,被稱為射極輸出器或射極跟隨器,簡稱射隨器。
共集電極放大電路的輸入阻抗高,輸出阻抗低,可用作阻抗變換器,適用于多級放大電路的輸出級。

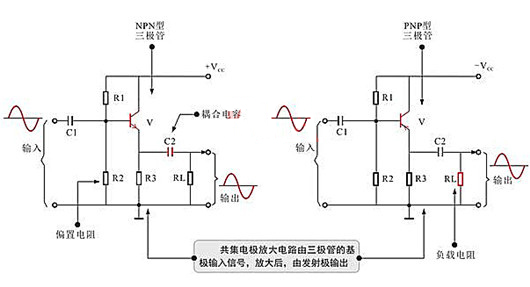

圖為最基本的共集電極放大電路。
共集電極放大電路
最基本的共集電極放大電路
提示
通過電路中的電路圖形符號和標識可了解共集電極放大電路的組成,主要由三極管、偏置電阻、耦合電容和負載電阻等構成。
其中,電源通過兩個偏置電阻R1和R2給三極管的基極提供偏置電壓;R3是三極管發射極的負載電阻;C1、C2為耦合電容;RL為負載電阻。
共集電極放大電路的識圖分析如圖所示。
共集電極放大電路
共集電極放大電路的識圖分析
圖為高輸入阻抗緩沖放大電路。該電路采用由共漏極和共集電極組合的放大電路結構,主要是由場效應晶體管VF1、三極管V2等組成的。
共集電極放大電路
高輸入阻抗緩沖放大電路
