    光耦4N33驅動繼電器介紹,注意CTR參數
    光耦4N33驅動繼電器注意CTR參數
    光耦的CTR參數
    4N33驅動繼電器
    光耦的CTR參數
    光耦電流傳輸比CTR(Current Transfer Ratio)為輸出極發光管的電流和輸出極光敏三極管的電流比的最小值,為一個百分參數%。CTR參數表示IF到IC的發大倍數,與晶體管的hFE有某種相似之處。不過光耦的這個倍數并沒有多大。
    4N33驅動繼電器
    見到很多電路中主控芯片是通過光耦4N33去控制繼電器的,看4N33的datasheet,其中輸出極IC電流高達150mA,誤以為4N33可輕松驅動多個繼電器。
    光耦4N33
    在一次電路設計中想當然的用4N33驅動了3個繼電器,驅動電流約100mA,發現無法正常控制繼電器吸合了,而且4N33的輸出極的壓降有七八伏高,導致發熱嚴重。后來才知道,這是由于使用中忽略了光耦的CTR參數的原因。

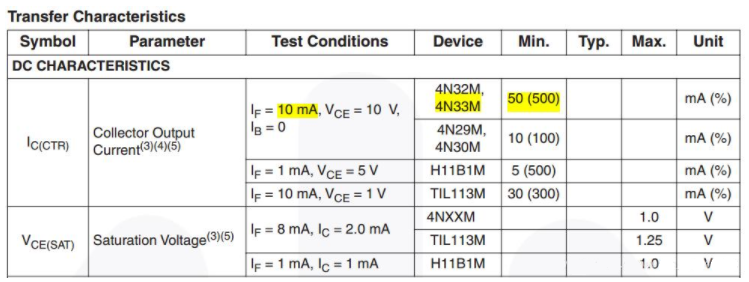

    繼續看4N33的datasheet,其中CTR約為500%。
    光耦4N33
    也就說,如需要IC電流可以到100mA,則需要IF到20mA。而通常使用的控制器IO驅動電流是無法達到這么大的。而我設計的驅動電流也只有3mA,所以才出現無法驅動3個繼電器的情況。
    可以考慮控制器IO經過三極管放大驅動電流來解決。
