    三極管射極跟隨器電路介紹
    射極跟隨器電路
    共集電極放大電路射極輸出器、射極跟隨器
    三極管 射極跟隨器電路

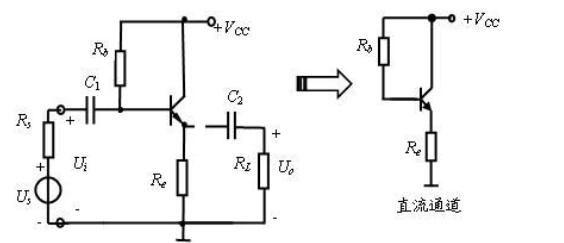

    圖1 射極輸出器電路

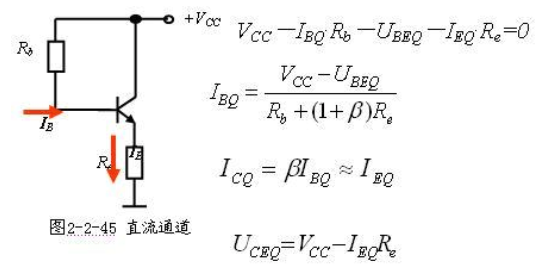

    一、 靜態分析
    三極管 射極跟隨器電路
    二、動態分析
    三極管 射極跟隨器電路

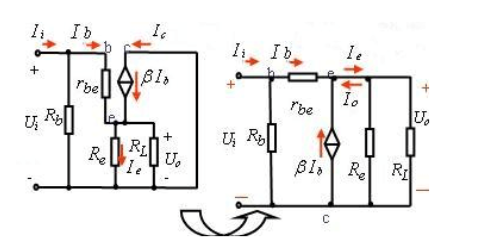

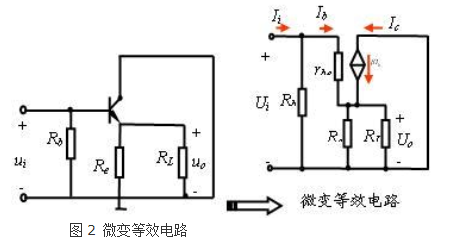

    圖2 微變等效電路
    三極管 射極跟隨器電路
    圖3 微變等效電路

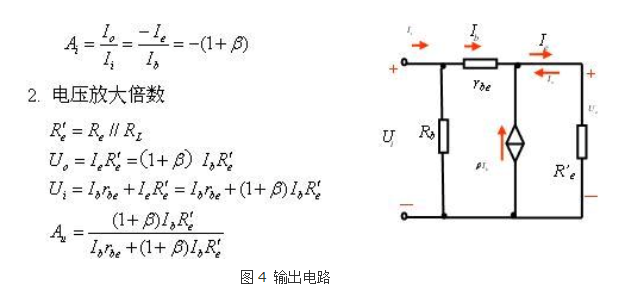

    1. 電流放大倍數:(忽略Rb的分流
    三極管 射極跟隨器電路
    結 論:
    三極管 射極跟隨器電路
    2)輸入輸出同相,輸出電壓跟隨輸入電壓,故稱電壓跟隨器。
    3. 輸入電阻
    三極管 射極跟隨器電路

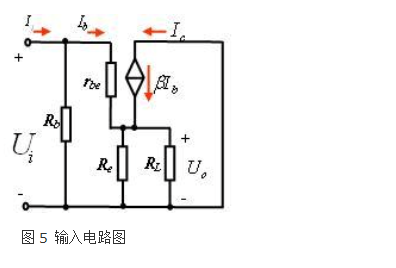

    圖5 輸入電路圖
    三極管 射極跟隨器電路
    輸入電阻較大,作為前一級的負載,對前一級的放大倍數影響較小。

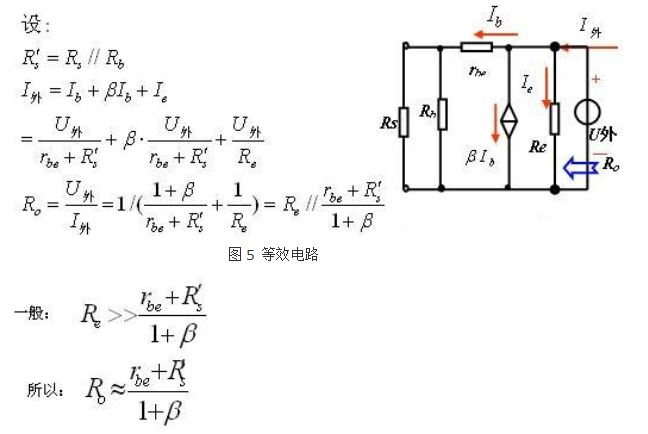

    4. 輸出電阻
    用加壓 求流法求輸出電阻。
    三極管 射極跟隨器電路
    圖5 等效電路
    三極管 射極跟隨器電路
    射極輸出器的輸出電阻很小,帶負載能力強。
    射極輸出器特點:
    電壓增益小于近似等于1,輸出電壓與輸入電壓同 相,輸入電阻高,輸出電阻低。
    射極輸出器的使用
    1、將射極輸出器放在電路的首級,可以提高輸入電阻。
    2、將射極輸出器放在電路的 末級,可以降 低輸出電阻,提高帶負載能力。
    3、將射極輸出器放在電路的兩級之間,可以起到電路的匹配作用。
    例:
    估算靜態工作 點,計算電流放大倍數、電壓放大倍數和輸入、輸出電阻。
    三極管 射極跟隨器電路

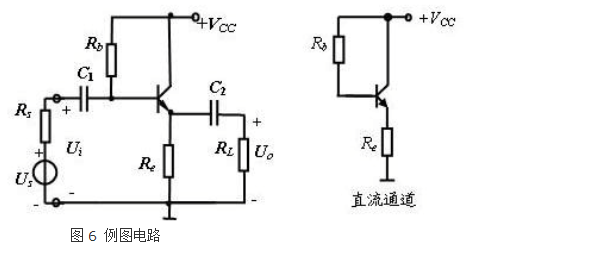

    圖6 例圖電路
    可見:輸入電阻很大,輸出電阻很小。
