    USB電源端口上的過壓保護電路該怎么設計
    盡管USB定義了電源總線,但這并沒有消除與過壓相關的風險。過壓事件可由一系列失效條件導致,包括用戶錯誤、穩壓很差的第三方電源、熱拔出事件和電感瞬變等。接口和充電系統也會產生負電壓,這會導致未受保護的外部設備受損。盡管USB 2.0 電源的標稱誤差為5V±5%,但許多采用USB 2.0接口的大規模系統仍被設計成可承受16V甚至28V電壓(連續)。
    由于USB 3.0提高了正常工作電流及其上限,因此,針對傳統0.5A 端口設計的過壓保護器件可能就不太適合用于保護新的每端口0.9A的USB 3.0接口。當一個0.9A主機拔出時,高壓感應尖峰就會產生,它可能會損壞總線上的其它設備。一個設計良好的總線將能吸收這些尖峰電壓,從而保護設備免受尖峰電壓的損害。
    內部測試顯示,熱插拔引起的瞬態電壓盡管非常短暫,但電壓值可超過16~24V。內部測試還發現,開路電壓大幅超過USB規范要求(5V±5%)的第三方充電器,可能對敏感的電子設備構成威脅。將過壓保護器件(如PolyZen聚合物保護齊納二極管器件)放置在所有USB供電設備的電源輸入端(特別是在VBUS端口),有助于保護設備免遭過壓事件造成的損壞。
    對于USB 3.0設備,PolyZen器件可安裝在USB輸入端口的VBUS上、Powered-B插頭的DPWR端口、桶形插座電源端口、以及USB集線器的VBUS輸入端。
    必須注意,USB 3.0不再支持總線供電集線器而僅支持自供電集線器。在USB 3.0應用中,需要一個電源來為集線器的所有端口供電。如果在集線器的輸入端使用一個直流電源連接器,那么就必須安裝一個電路保護器件來保護集線器免受過壓事件的損害,如未穩流或錯誤電源、反向電壓和瞬態電壓。

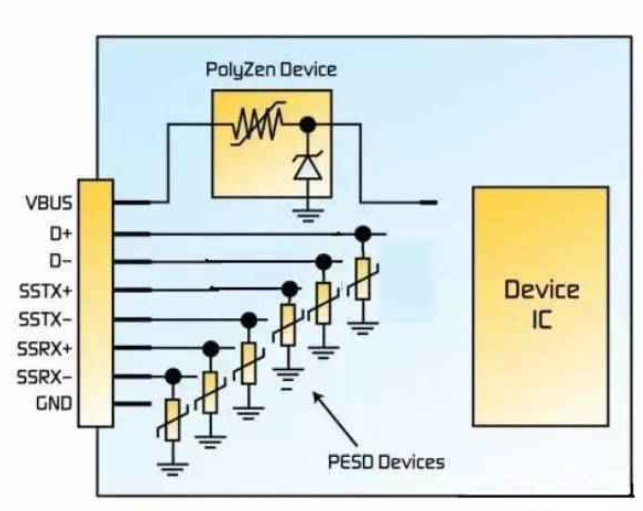

    圖1顯示了如何在VBUS上安裝PolyZen器件以及在一個典型USB電路上安裝6個低電容值PESD器件,才能幫助提供綜合過壓保護方案。
