    固態繼電器工作原理圖-固態繼電器接線圖解析
    固態繼電器,縮寫SSR,是由微電子電路,分立電子器件,電力電子功率器件組成的無觸點開關。用隔離器件實現了控制端與負載端的隔離。固態繼電器的輸入端用微小的控制信號,達到直接驅動大電流負載。
    固態繼電器工作原理圖:
    固態繼電器

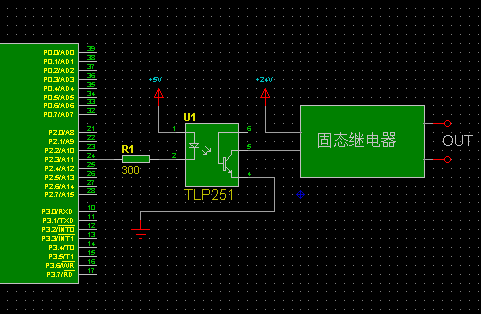

    固態繼電器接線圖:
    固態繼電器
    擴展資料:
    安裝方法:
    臥式W型、立式L型,體積小適用于印制板直接焊接安裝。立式L2型,既能適合于線路板焊接安裝,也能適用于線路板上插接安裝。在選用小電流規格印刷電路板使用的固態繼電器時,因引線端子為高導熱材料制成,焊接時應在溫度小于250℃、時間小于10S的條件下進行,如考慮周圍溫度的原因,必要時可考慮降額使用,一般將負載電流控制在額定值的1/2以內使用。
    K型及F型,適合散熱器及儀器底板安裝。大功率SSR(K型和F型封裝)安裝時,應注意散熱器接觸面應平整,并需涂復導熱硅脂(美寶T-50)。安裝力矩愈大,接觸熱阻愈小。大電流引出線,需配冷壓焊片,以減少引出線接點電阻。
    操作方法:
    輸入回路
    SSR按輸入控制方式,可分為電阻型、恒流源和交流輸入控制型。2007年主要提供的,是供5V TTL電平用電阻輸入型。使用其他控制電壓時,可相應選用限流電阻。SSR輸入屬于電流型器件,當輸入端光耦可控硅完全導通后(微秒數量級),觸發功率可控硅導通。當激勵不足或斜波式的觸發電壓,有可能造成功率可控硅處于臨界導通邊緣,并造成主負載電流流經觸發回路引起的損壞。 在使用時因輸入電壓過高或輸入電流過大超出其規定的額定參數時,可考慮在輸入端串接分壓電阻或在輸入端口并接分流電阻,以使輸入信號不超過其額定參數值。
    例如:基本性能測試電路,輸入為可調電壓源,測試負載用100W燈泡,輸入觸發信號應為階躍邏輯電平,強觸發方式。國外廠商提供的器件標準電流為10mA,考慮到全溫度工作范圍(-40~+70℃),發光效率穩定和抗干擾能力,推薦最佳直流觸發工作電流在12~25mA之間。
    SSR輸入端可并聯或串聯驅動。串聯使用時,一個SSR按4V電壓考慮,12V電壓可驅動3個SSR。在具體使用時,控制信號和負載電源要求穩定,波動不應大于10%,否則應采取穩壓措施。
    干擾
    在安裝使用時應遠離電磁干擾,射頻干擾源,以防繼電器誤動失控。SSR產品也是一種干擾源,導通時會通過負載產生輻射或電源線的射頻干擾,干擾程度隨負載大小而不同。白熾燈電阻類負載產生的干擾較小,零壓型在交流電源的過零區(即零電壓)附近導通,因此干擾也較小。減少的方法是在負載串聯電感線圈。另外,信號線與功率線之間,也應避免交叉干擾。
