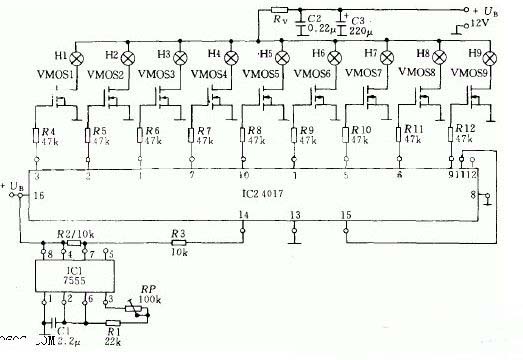

圖中電路只需很少的元件就可構成一個循環光的定時控制電路。電路由MOS時基電路7555、CMOS十進制計數器（脈沖分配器）4017以及末級VMOS功率晶體管組成。功率晶體管可以控制最大電流為了2A的燈泡。燈泡與電源+UB之間的電阻Rv用于限制接通電流。
時基電路頻率由電位器RP調整（約為0.5～10Hz）。9級循環寄存器通過時鐘輸入端由方波輸出信號控制，以使各輸出端依次變?yōu)楦唠娖?。由于引腳11同復位輸入端引腳本5相連。故第10個脈沖到來時又重新控制第1個燈亮。
