    三相整流橋的工作原理介紹

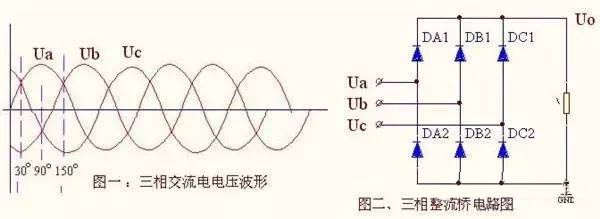

    三相整流橋電路是由6個整流二極管組成,具體接線見下右圖:
    二極管的特點為:如其正極電位高于負極,則二極管就導通,如其正極電位低于負極,則二極管就截止。
    下面對三相橋式整流器電路進行分析:
    見右圖,該電路工作特點為:任意時刻下的整流電流是由3相電中最高電位的一相連接的二極管流出,經負載流R向電位最低的一相連接的二極管流回該電源。如圖一中:ωt=0時,Ua=0,Ub= - √3/2·Um,Uc= +√3/2·Um,此時電流由Uc經二極管DC1流經負載R,再由DB2流回Ub。在0~30度內,Uc電位最高,Ub點位最低,故在這段時間內始終是DC1、DB2 二只二極管導通,在30~90度之間,Ua電位最高,Ub點位最低,故在這段時間內始終是DA1、DB2 二只二極管導通, 在90~150度之間,Ua電位最高,Uc點位最低,故在這段時間內始終是DA1、DC2 二只二極管導通……,即每時每刻該電路上面的3只二極管中正極電位最高的一只導通 ,流經電阻R,再由下面的3只二極管中負極電位最低的二極管,流回對應電源。
    三相整流橋的工作原理
    由上面分析得知:該電路每時每刻該都是倆倆二極管串接導通,其電流與負載電流相同,但負載的電流是連續的,而二極管是分3組循環導通,故選擇二極管的電流(平均電流值)應為負載電流的1/3,如整流二極管電流為100A,該電路最大輸出容許電流為300A。
