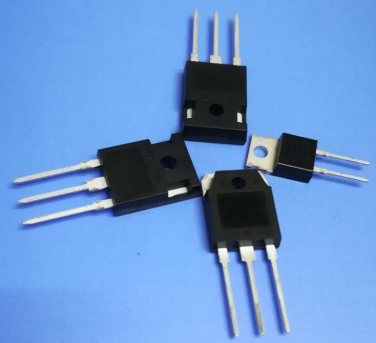

快恢復二極管（簡稱FRD）是一種具有開關特性好、反向恢復時間短特點的半導體二極管，主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中，作為高頻整流二極管、續流二極管或阻尼二極管使用。 快恢復二極管的內部結構與普通PN結二極管不同，它屬于PIN結型二極管，即在P型硅材料與N型硅材料中間增加了基區I，構成PIN硅片。因基區很薄，反向恢復電荷很小，所以快恢復二極管的反向恢復時間較短，正向壓降較低，反向擊穿電壓（耐壓值）較高。
快恢復二極管的檢測方法與塑封硅整流二極管是相同的，即先用Rx1k擋檢測一下其單向導電性，一般正向電阻為4.5kΩ左右，反向電阻為無窮大；再用Rx1擋復測一次，一般正向電阻為幾歐，反向電阻仍為無窮大。
1、有些單管有3個管腳，中間的為空腳，一般在出廠時剪掉，但也有不剪的。
2、若在對管中有一只管子損壞，則可作單管使用。
3、如果整流二極管和行輸出阻尼二極管大都在15.6kHz或31.5kHz以上的高頻電路中工作的話。電路不僅要求二極管有足夠的耐壓，而且還要求二極管具有良好的開關特性，即具有很短的反向恢復時間，因此必需使用快恢復二極管。如果采用普通整流二極管，由于此類二極管的反向恢復時間太長，當某一周期的行脈沖正向導通后，二極管還來不及反向截止，反向脈沖部分就已經涌來了，這勢必給此類二極管造成較大的反向電流，使用二極管結間溫度上升，結間溫度上升又會使反向電流增大、耐壓降低，最終導致二極管擊穿。因此不易采用普通整流二極管代換快恢復二極管。
