逆變器的脈寬調制技術PWM是一種參考波為“調制波”，而以N倍于調制波頻率的正三角波為“載波”。由于正三角波或鋸齒波的上下寬度是線性變化的波形，因此，它與調制波相交時，就可以得到一組幅值相等，而寬度正比于調制波函數值的矩形脈沖序列用來等效調制波。用開關量取代模擬量，并通過對逆變器開關管的通斷控制，把直流電變交流電，這種技術叫做脈寬調制技術。當調制波為正弦波時，輸出矩形脈沖序列的脈沖寬度按照正弦函數規律變化，這種調制技術通常又稱為正弦波脈寬調制技術。
PWM技術從打的方面可以分為三大類，即波形調制PWM技術、優化PWM技術和隨機PWM技術。PWm技術可以用于電壓型逆變器，也可以用于電流型逆變器，它對于逆變器技術的發展起到了很大的推動作用。
它與多重疊加法比較，有以下一些優點：
1.電路簡單，只用一個功率控制級就既可以調節輸出電壓，又可以調節輸出頻率。
2.可以使用不可控整流橋，使系統對電網的功率因數與逆變器輸出電壓值無關。
3.可以同時進行調頻、調壓，與中間直流環節的元件參數無關，系統的動態響應速度快。
4.可以獲得更好的波形改善效果。
由于PWM技術應用于逆變器有以上顯著優點，故PWM技術在逆變器中的運用越來越普遍。

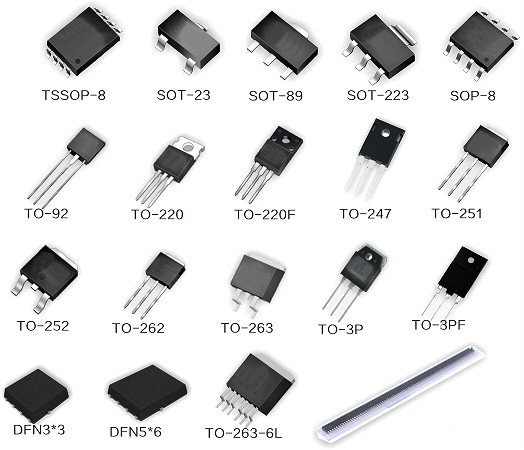

烜芯微專業制造二極管，三極管，MOS管，橋堆等20年，工廠直銷省20%，4000家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
