220v轉12v電源經常會用到，這里給大家分享三種，一種是220v轉12v開關電源電路圖，一種是220v轉12v穩壓電源電路圖，一種是220v轉12v電路圖。
220V轉12V開關電源有很多種，有分立元件的，有集成電路的，集成電路又有好多種。開關電源除輸出的電壓不一樣，功率不一樣(輸出電流不一樣)外，原理基本上差不多，手機充電器、電磁爐、DVD、彩電、彩顯等都采用開關電源。
220V轉12V開關電源電路圖
調整C3和R5使振蕩頻率在30KHz-45KH.
輸出電壓需要穩壓。
輸出電流可達約500mA，有效功率8W，效率87%。

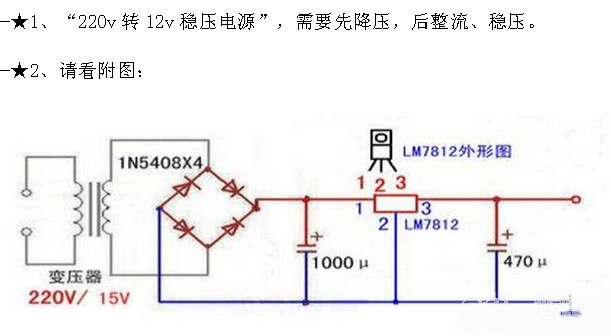

220v轉12v穩壓電源電路圖
如果電流大就用開關電源，如果電流小就用阻容，具體接法：220V經電容(680n左右400V以上，并聯一個1M左右的泄放電阻)降壓，再經橋式整流(1N4007就可以)電容濾波，出口接一小阻值限流電阻、12V穩壓管，即可。要得到別的電壓就換穩壓管即可。

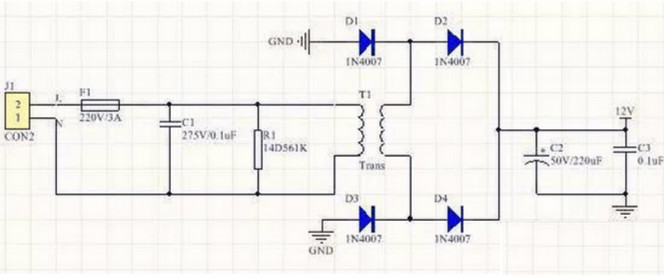

一個220V轉12V的經典電路
這是一個經典的220V轉12V的電路，被用到了很多電器中，我也一直在用。接下來解釋一下。F1是個保險絲。
J1是220V輸入口，哪個零線，哪個火線，無所謂，標上L和N是為了提示這里是接220V的。
C1是個安規電容，規格為275V/0.1uF.
安規電容和普通電容的區別就是，普通電容在斷電以后，電荷會保留一段時間，安規電容則不會，所以會有效的保護我們斷電接觸電路后不會被電擊。
R1是一個壓敏電阻，前面的安規電容是保護人的，這里的壓敏電阻是保護電路的，壓敏電阻在過壓是會箝位電壓，不會過了壓敏電阻允許的閥值。
T1是變壓器，由你的電路功率、所需電壓、所需電流決定。
D1到D4就是我們常用的二極管了。
C2和C3也是我們常用的電解電容和普通電容即可。
