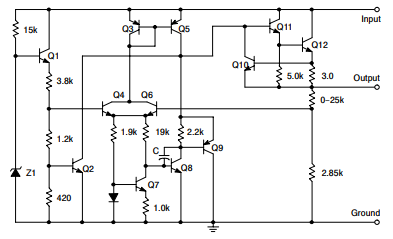

三端穩壓器是一種串聯型穩壓器件，其穩壓效果（即紋波）和功率參數（輸出的最大電流）都比并聯使用的穩壓二極管好。在電路板上，我們常見的三端穩壓器有78系列的7805、7808、7809、7812、7824等正輸出器件，也有輸出負壓的79系列三端穩壓器。

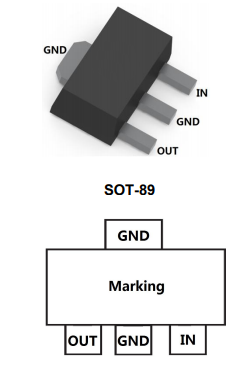

三端穩壓器SOT-89
三端穩壓器屬于線性集成穩壓器，只有三個引出端子，外接元件少，使用方便，性能穩定，價格低廉的優點，是各種電源產品中應用廣泛的一種穩壓器件。
三端穩壓器
三端穩壓器中，78代表正輸出電壓，79系列則輸出負壓，78、79后面的數字代表穩壓器輸出的電壓值。例如，7805代表輸出正5V、7812代表輸出正12V；7905代表輸出伏5V壓，7912代表輸出負12V電壓。

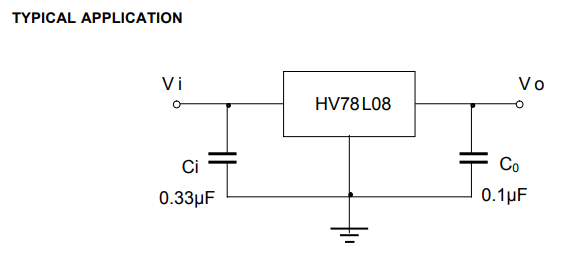

三端穩壓器電壓值得后面得后綴，表示器件承受的電流，L表示0.1，AM表示0.5A，無字母表示1.5A。例如，例如，廣東合科泰半導體公司（HOTTECH）采用SOT-89封裝78L08三端穩壓器輸出電壓8V，輸出電流0.1A，功耗600mW。

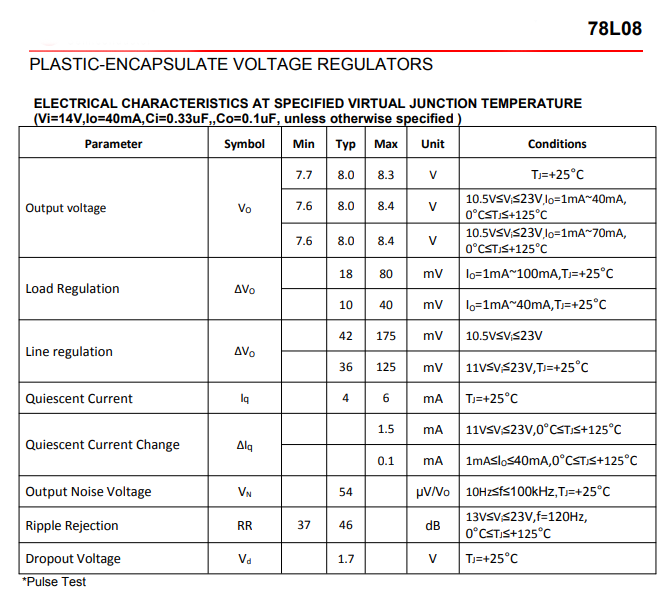

除了輸出電壓和輸出電流，三端穩壓器的其他參數還有：
（1）線性調整率：線性調整率是輸入電壓有一定的變化范圍，那么輸出電壓變化多少。
（2）負載調整率：負載發生變化時，輸出電壓也會有所下降，負載較輕時，輸出電壓會有所上升。
（3）靜態電流：此參數越小越好，這是IC本身的消耗。
（4）靜態電流變化量：負載發生變化，靜態電流變化量的多少。
（5）輸出噪聲電壓：一般7805輸出為高頻噪聲，所以再對輸出端進行濾波時，可以選擇相應的電容。
（6）紋波抑制比：低頻時可以不用太多關注，高頻時需要注意。
（7）輸出電抗：頻率越高，輸出電抗會有所增大。
（8）短路保護電流：超過此電流，會引起過電流保護，電壓會迅速下降。
（9）維持輸出的最小輸入電壓：此參數非常重要，若要是輸出想要的輸出電壓，輸入電壓必須大于此值，否則不能得到想要的輸出性能。7805要求最小的輸入電壓為7.5V。
三端穩壓器分類
市面常見的三端穩壓器有兩種，一種是輸出的是固定電壓，叫固定輸出三端穩壓器。另一種輸出的是可調節電壓，叫可調輸出三端穩大器，此外還有正電壓和負電壓輸出型。但是基本原理是大同小異，都是通過采用串聯型穩壓電路來實現穩壓的。
（1）三端固定式集成穩壓器：這是一種串聯調整式穩壓器。它將全部電路集成在單塊硅片中，整個集成穩壓器只有輸入、輸出和公共三個引出端，使用非常方便。典型產品有78××正電壓輸出系列和79××負電壓輸出系列。
（2）三端可調式集成穩壓器：可以輸出連續可調的直流電壓。常見的產品有××117/××217/××317、××137/××237/××337。××117/××217/××317系列穩壓器可輸出連續可調的正電壓；××137/××237/××337系列可輸出連續可調的負電壓?？烧{(diào)范圍為1.25~37V，最大輸出電流可達1.5A。典型產品有LM317/LM337等。
與78××系列和79××固定式穩壓器類似，××117/××217/××317和××137/××237/××337系列可調穩壓器外形封裝相同，區別在于輸出電壓一個是正壓，一個是負壓。
三端穩壓器使用事項
在從事產品設計使用時，用戶必須要注意以下事項。
第一，穩壓器VD和Vo之間的關系。三端穩壓器的輸入端與輸出端都有一個電解電容器。使用時一定要注意VD和Vo之間的電壓差不能過小。
例如，7805固定輸出電壓是5V，而輸入電壓至少大于7V，這樣輸入/輸出之間有2V-3V及以上的壓差，使調整管保證工作在放大區。但壓差取得大時，又會增加集成塊的功耗，所以，兩者應兼顧，既保證在最大負載電流時調整管不進入飽和，又不致于功耗偏大。
第二，三端穩壓器輸出端一般接二極管，用來防止輸入端短路時輸出端存儲的電荷倒灌穩壓器而損壞器件，這樣做能有效保護器件。
三端穩壓器結構簡單，性能可靠，應用過程中器件本身出現故障率的概率不高，最常見的是管腳開焊，這往往是焊接工藝引起的，電路故障時應首先想到開焊問題。另外，電路設計和PCB布線的不合理也是導致故障的主要原因，這點也要引起注意。
